b-prisma-poly-flachdach
Lokalisierungen
Informationen
Dokumente
- Handbuch deutsch: PDF
- Demo-Film: MP4
Beschreibung
Das Poly-Flachdach-Bibliothekselement dient dem Erstellen von mehrschichtigen Gefälledämmungen auf Flachdächern.
Das Objekt besitzt die Grundform eines Rechtecks und kann mit beweglichen Fangpunkten an beliebige polygonale Formen angepasst werden.
Es besitzt folgende Eigenschaften:
- Gefälleangabe
- Quadratische Fläche für 1- 4 Gullys
- Parameter jeder Einzelschicht:
- Schichtbaustoff
- Schichtstärke
- Strukturtyp (Kern, Bekleidung, Andere)
- Schicht als Leerschicht ohne Baustoff
- 2D-Darstellung als Schraffur
- optionaler Text mit Anzeige der Grundfläche
- 1 - 4 optionale Dachgullys
- Wandanschluss als Quader oder Profilmanager-Profil
- optionale Durchbrüche im Wandanschluss
- Attika-Notüberlauf
- Level of Geometrie: 4 unterschiedliche Darstellungsvarianten jeweils für 2D, 3D und Schnitte/Ansichten (LOG)
- Optionale Steuerung der LOGs über ein separates Modelldarstellungsobjekt
- Hotlines (= Fangkanten) in 2D auf Fliesenraster
- Durchbrüche in der Fläche mit optionalen Wandanschlüssen
- Optionale Gefälleform mit einheitlich hohen Wandanschlüssen und unterschiedlichen Neigungen je Gefälleabschnitt
- Optionaler Offset der Schichten von Außenkante der Geometrie
- Speichern und Dazuladen von Schichtaufbauten
- 2-seitiges Gefälle und optional: LES (Schweinerücken)
- Druckströmgully als Option
- Bis zu 4 Notüberläufe in 2 Typen
Einschränkungen
- keine Gullys in "Toten WInkeln" möglich bei Gefälle mit einheitlicher Wandanschlusshöhe
- Die Gullyhöhen aller Gullys sind gleich.

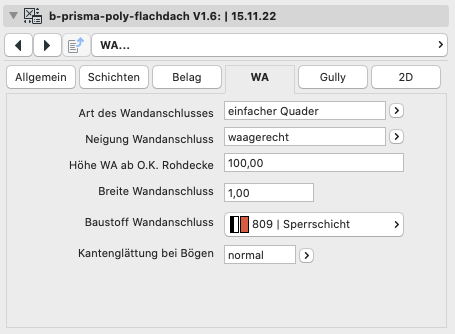

User Interface
Todos / Wünsche
- Höhenkoten (erst zum Teil umgesetzt)
- Ermittlung der Abflussflächen je Gully
- Entlüftungsrohre o.ä.
Beispiel Schnitt
Beispiele 3D
Beispiel 2D
Beispiel 2D: Objekt mit 4 Abläufen
