Features

Objekt

Das GDL-Objekt „b-prisma-schachtbauwerke“ bietet folgende Funktionen:

• 2 unterschiedliche Eingabemethoden: a) schnell, b) genau
• 2 Schachtaufbautypen (Einzelringe oder 1 Element)

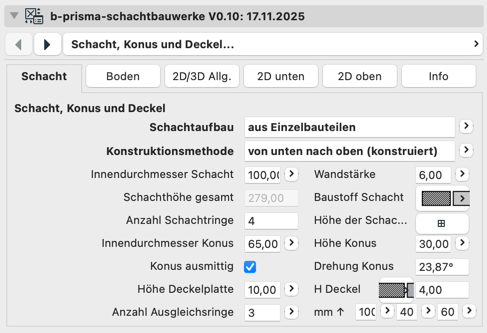

• Eingabe aller Abmessungen und Baustoffe der Einzelteile
• Drehung von Konus und Fließrichtung per Hotspots editierbar

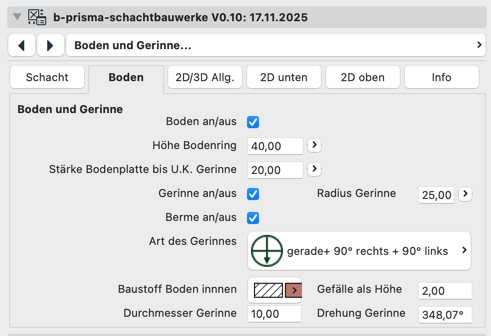

• Boden offen oder geschlossen, optional mit Gerinne in 18 Fließ-Varianten
• Objekt schneidet per SEO-Befehl sein komplettes Volumen aus dem Gelände
• Platzierbar unterhalb des Geländes oder darüber

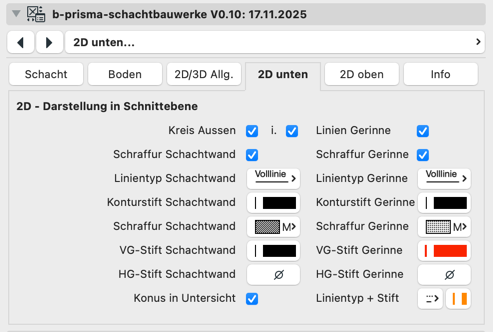

• Geschossabhängige Darstellung in 2D mit Aufsicht oberhalb des Geländes und Schnitt-Grundriss unterhalb des Geländes
• Anzeige der Einzelteile in 2D optional ein- und ausschaltbar
• Eingabe einiger Eigenschaften-Parameter fürs Etikettieren

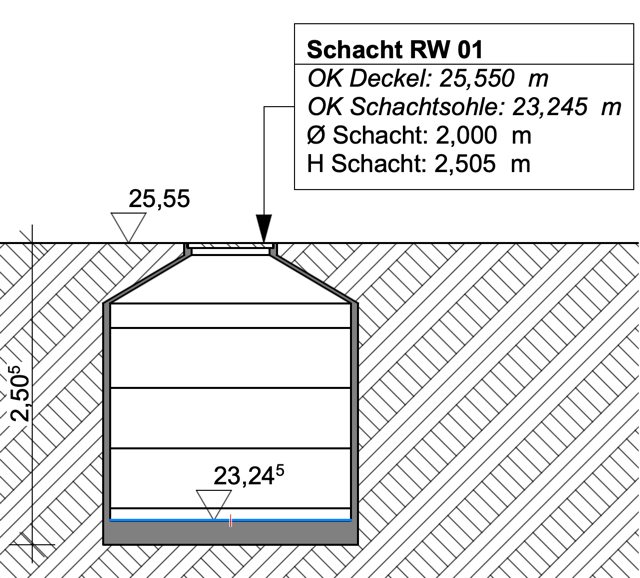

Etikett

Das zugehörige Etikett kann folgende Werte des Objektes auslesen und anzeigen, ergänzt um Zusatzwerte:

• Höhenwerte OK Deckel, OK Sohle, UK Gerinne in Bezug zur ausgewählten Bezugshöhe
• Schachthöhe und Schachtdurchmesser
• Gerinntetyp
• Die speziellen Eigenschaften-Parameter aus dem Objekt
• Freitext
• Autotext
• Eigenschaften

Weitere Einstellmöglichkeiten für Beschriftung und Darstellung:
• Bezeichner optional automatisch oder als Freitext
• Text jeder Zeile separat formatierbar (Schrifttyp, Schriftstil, Schriftgröße, Linie unterhalb einer Zeile)
• Alle Werte können in 1–9 Textzeilen angezeigt werden

Details im Anwender-Bereich
