Ein Etikett für alles, gesteuert über die Modelldarstellung

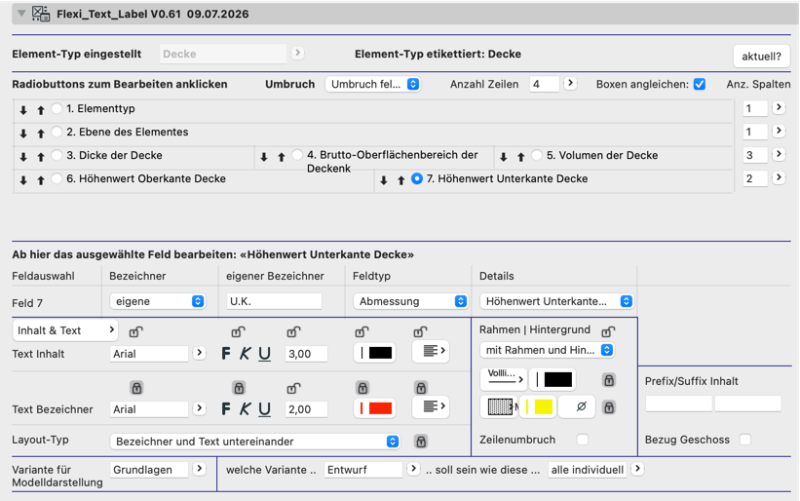

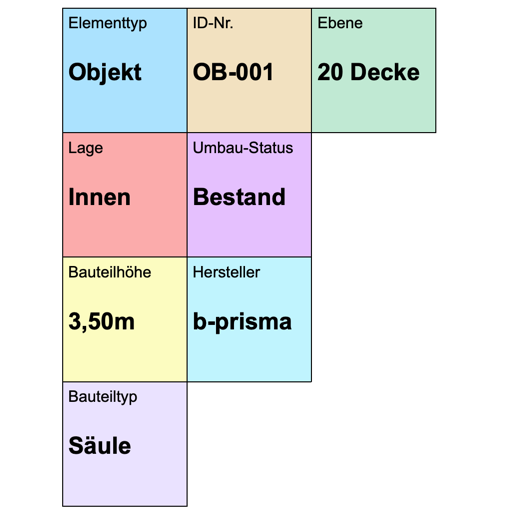

Das Flexi-Text-Label ersetzt die Vielzahl spezialisierter Etiketten durch ein einziges Objekt. Es beschriftet Wände, Decken, Dächer, Fenster, Türen, Räume, Treppen, Geländer, Fassaden und weitere Elementtypen, insgesamt rund 30. Jedes Etikett ist eine frei konfigurierbare Tabelle mit bis zu 6 Zeilen und je 5 Spalten. Welche Inhalte in welchem Feld stehen, legen Sie direkt im Etikett fest.

Ausschnittabhängig beschriften

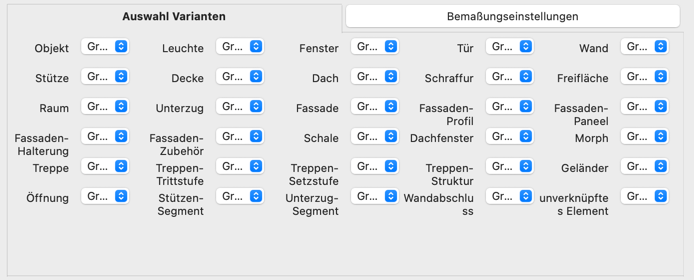

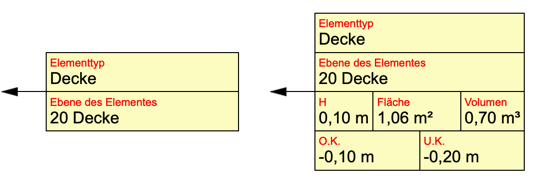

Jedes Etikett speichert sechs vollständige Darstellungsvarianten, vorbenannt nach Leistungsphasen von den Grundlagen bis zum Deckenspiegel. Welche Variante erscheint, steuert die Modelldarstellung, und zwar pro Set und pro Elementtyp. So zeigt dieselbe Wand im Entwurf nur ihre Dicke, im Werkplan dagegen den vollständigen Schichtaufbau.

Inhalte

• Freitext, Autotext, Archicad-Eigenschaften, Abmessungen, Attribute und Objektparameter, insgesamt rund 485 auslesbare Werte
• Schichtaufbauten mehrschichtiger Wände, Decken, Dächer und Schalen als nummerierte Liste mit Schichtdicken
• Bezeichner je Feld als Standard, ausgeblendet oder frei eingegeben, dazu Prefix und Suffix
• Felder per Pfeiltasten umsortierbar

Rechnen, bearbeiten, einfärben

• Berechnen: Ein Feldwert lässt sich mit einer Abmessung oder Eigenschaft und einer Konstante verrechnen, auf Wunsch mit sichtbarer Formel.
• Textbearbeitung: Inhalte kürzen, an Trennzeichen zerlegen oder Teile ersetzen.
• Bedingte Einfärbung: Felder färben sich nach Regeln ein, z. B. „Türbreite kleiner 0,70 m ? rot“. Verglichen werden können Text, Längen und Zahlen (gleich, ungleich, kleiner, größer, kleiner gleich, größer gleich), und zwar in der angezeigten Genauigkeit. Bei Treffer zeigt das Feld wahlweise den Wert, ein Kürzel oder nur die Farbe, etwa für Ampel- und Statusdarstellungen.

Darstellung

• Schrift, Größe, Stil, Stift und Ausrichtung, getrennt für Inhalt und Bezeichner: per Schloss einheitlich für das ganze Etikett oder je Feld
• Rahmen, Hintergrund und Schraffur je Feld
• Ankerpunkt 1–9: Das Etikett bleibt beim Varianten- und Größenwechsel an seinem Platz.
• Zeiger „Fähnchen“: ein Dreieck am Kasten, dessen Spitze auf der Bauteilkante sitzt, ideal für Wandetiketten

Zentrale Einheitensteuerung

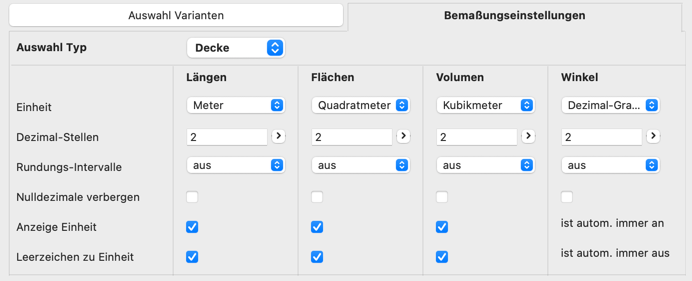

Über das mitgelieferte Modelldarstellungs-Objekt stellen Sie Einheit, Dezimalstellen und Rundung je Elementtyp für Längen, Flächen, Volumen und Winkel ein. Eine Änderung wirkt sofort auf alle Etiketten im Projekt. Hochgestellte Rundungsstellen nach DIN 1356 (z. B. 2,40⁵) sind möglich.

Höhenkoten

Höhenwerte erscheinen wahlweise bezogen auf den Projektursprung oder auf das Ursprungsgeschoss.

Lieferumfang und Voraussetzungen

• Etikett, Modelldarstellungs-Objekt, Übersetzungs- und Listenmakro als LCF-Bibliothek
• Deutsches Handbuch (PDF)
• Archicad 27 oder neuer (getestet bis Archicad 29)
