Mit diesen beiden Bibliothekselementen können kleine Textauszeichnungen alternativ entweder in Form von Textzeigern oder in Form von Etiketten mit Textkürzeln in diversen ArchiCAD - Projektinhalten abgelegt werden.

Objekt Nr.1 ist ein 2D-Textkürzel-GDL-Objekt und keine Etikette, Objekt Nr. 2 ein klassisches Etikett.

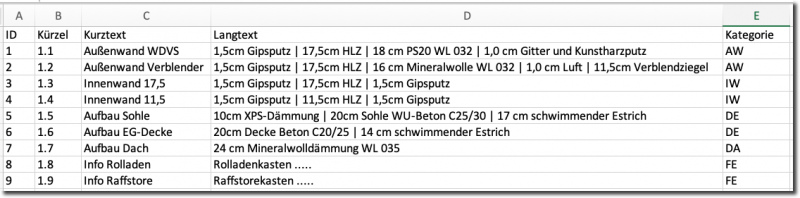

Die dazugehörigen Informationen werden extern in einer Exceltabelle gepflegt.

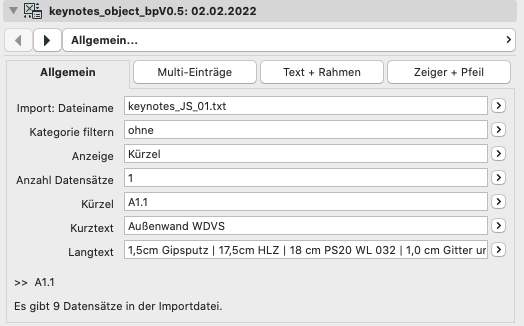

Die GDL-Objekte lesen eine aus Excel exportierte Textdatei aus und zeigen in dem Textzeiger bzw. Etikett den gewünschten Inhalt an; zur Auswahl stehen Kürzel, Kurztext, Langtext, Kürzel und Kurztext, Kürzel und Langtext, Kurztext und Langtext, und das für 1 bis 9 Datensätze je Textzeiger.

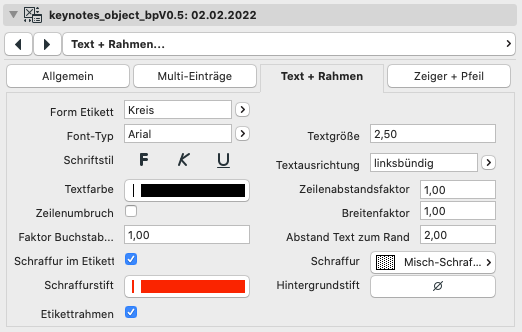

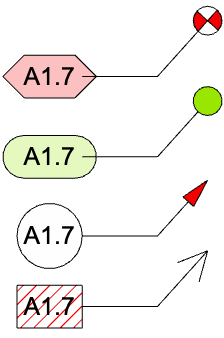

Die Textattribute, sowie die Form der Textboxen und Pfeile sind editierbar, beim Etikett wie gewohnt bei den Etiketteneinstellungen

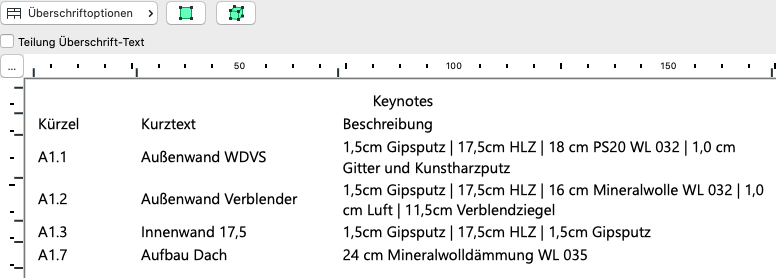

Mit Hilfe einer interaktiven Auswertung lässt sich bei dem Objekt eine Legende erstellen und auf dem Layout platzieren, um die Textkürzel verständlich zu erläutern. Zum Etikett gehört ein Legenden-Objekt, welches ebenfalls die Textdatei ausliest.

Einschränkungen

Diese Methode der Textauszeichnung von Bauteilen ist nicht BIM-gerecht, daher für BIM-Projekte nicht geeignet.
Außerdem besteht keine assoziative Verbindung zwischen Bauteil und Textauszeichnung. Beim Absetzen der Textzeiger/Etiketten und bei Änderungen ist daher ein sehr hohes Maß an Aufmerksamkeit erforderlich, damit keine Fehler gemacht werden. Großer Vorteil der Methode ist, dass die Daten zentral verwaltet werden und immer einheitliche bürogenormte Texte zur Anwendung kommen.
