Flexi-Drain – GDL-Objekt für Grundleitungen u. Entwässerung

Flexi-Drain — die komplette Entwässerungsleitung in einem Objekt.

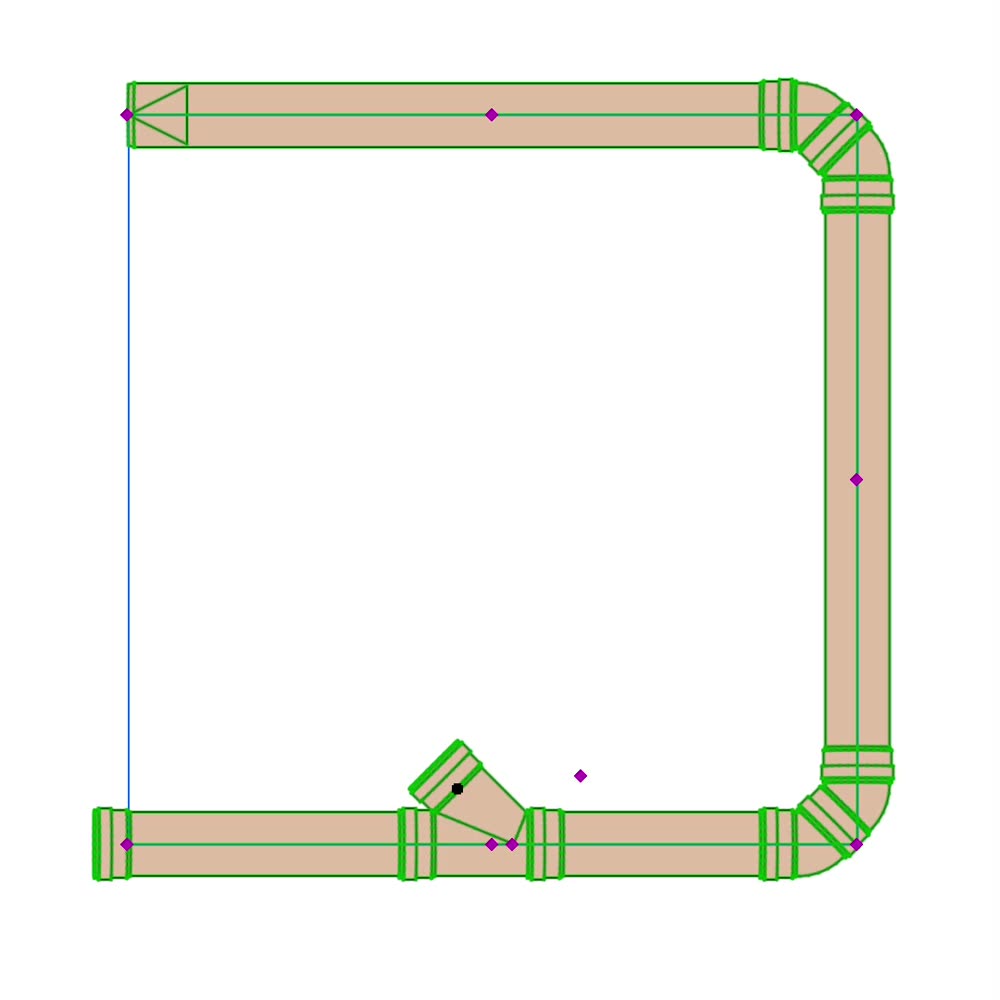

Verlegen Sie Grund- und Sammelleitungen direkt im Archicad-Grundriss: Punkte ziehen, Gefälle einstellen, fertig. Flexi-Drain rastet Richtungswechsel automatisch auf die Normwinkel der DIN 1986-100 ein, prüft das Mindestgefälle Ihrer Leitungsart und beschriftet die Leitung im Plan gleich mit — inklusive Höhenkoten auf der Rohrsohle und abgewickeltem Längsschnitt.

Das Besondere ist der Formteil-Modus: Im höchsten Detailgrad rendert Flexi-Drain die Leitung als Kette echter KG-Formteile — Rohre in Standardlängen mit Muffe und Steckende, Bögen, Abzweige, Reduzierstücke und Reinigungsrohre, alle mit katalogverifizierten Herstellermaßen. Ihr Modell zeigt, was auf der Baustelle verbaut wird — vom Vorentwurf bis LOD 500 mit demselben Objekt.

Abzweige, Reduzierungen, Revisionsöffnungen, Vertikalversätze und eine Fallleitung mit Etagenanschlüssen und Entlüftungshaube sind integriert und direkt am Objekt per Hotspot greifbar: Positionen schieben, Abzweigwinkel drehen, Fallhöhen ziehen — ohne den Einstellungsdialog zu öffnen.

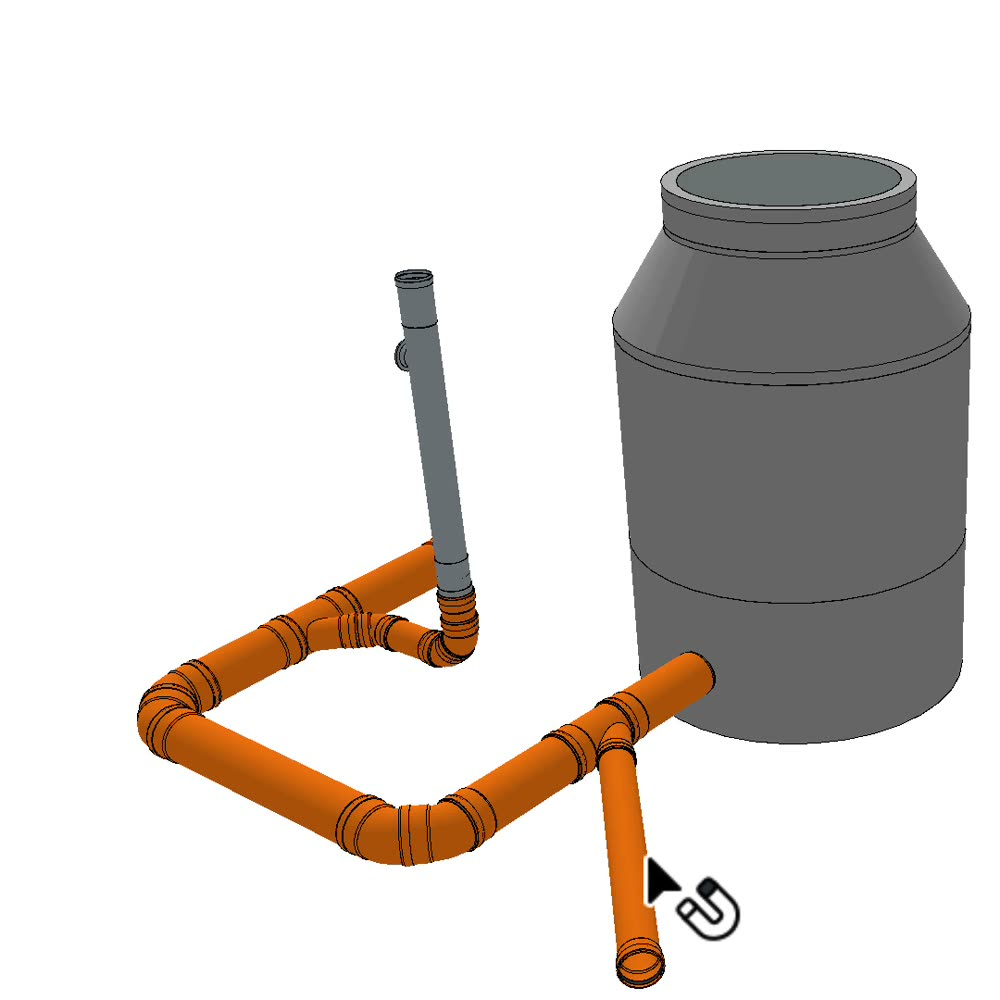

Neu ist der Andockassistent: Eine frisch platzierte Leitung sucht die Anschlusspunkte der bereits verlegten Stränge, übernimmt deren Höhe, dreht sich in die Strangrichtung und setzt sich auf den Muffengrund des Abzweigs — auf Wunsch samt passender Nennweite. Verschieben Sie einen Strang, meldet er seine neuen Anschlusspunkte selbst in die gemeinsame Datei — ein Klick auf „Jetzt andocken" setzt die anschließende Leitung darauf. Eine dauerhafte Verknüpfung entsteht dabei nicht; das Andocken ist ein Platzierhilfsmittel, kein Constraint.. Die Objekte tauschen diese Punkte über eine gemeinsame Datei im Projektordner aus; welche Leitungen zusammengehören, steuern Sie über eine frei vergebene Gruppenkennung. Das funktioniert unter Windows wie unter macOS.

Flexi-Drain wird in deutscher und englischer Fassung ausgeliefert — Dialog, Beschriftung, Stücklisten- und IFC-Texte durchgängig in der gewählten Sprache.

Hinweis: Der dargestellte Schacht ist nicht Bestandteil von Flexi-Darin, aber per Andockassistent kompatibel.

• Ein Objekt für die ganze Leitung — beliebiger Leitungsverlauf mit editierbaren Punkten (einfügen, verschieben, löschen)

• Normwinkel-Snap 15° / 30° / 45° / 67,5° / 87° nach DIN 1986-100, freie Winkel zuschaltbar

• 5 Rohrsysteme: HT-PP (EN 1451-1), PVC-U/KG (EN 1401, SN 4/SN 8), Geberit Silent-db20, Wavin SiTech+, KG2000 PP-MD (EN 14758-1) — alle Maße quellenverifiziert

• LOD 500 mit echten Formteilen: Rohre mit Muffe/Steckende in Standardlängen, KG-Bögen, -Abzweige, -Reduzierstücke und KGRE-Reinigungsrohre mit Katalog-Baulängen

• Andockassistent: neu platzierte Leitungen übernehmen Höhe, Richtung und Position vom Anschlusspunkt des vorhandenen Strangs — an Abzweigen auf den Muffengrund genau, auf Wunsch samt Nennweite; Gruppenkennung je Strang, Windows und macOS

• Bis zu 20 Abzweige mit Winkel (±45°/±67,5°/±87°), Nennweite und freier Rotation um die Rohrachse — mit 3D-Drehgriff; die ersten 16 stehen als Andockpunkte bereit

• Reduzierungen mit fließrichtungsgerechter Auswahl, Revisionsöffnungen mit Fehlt-Warnung, Vertikalversätze mit lotrechtem Fallrohr — je bis zu 10

• Fallleitung am Startpunkt mit Etagenanschlüssen und Entlüftungshaube

• Automatische Normprüfung: Mindest-/Maximalgefälle je Leitungsart (DE/AT/CH), Reduzierrichtung, Revisionspflicht — Warnungen im Klartext

• Plan-Beschriftung nach DIN 1356-1: Leitungs-Nr., Zweck, DN, Gefälle, System, Länge; Höhenkoten auf Rohrsohle innen mit wählbarem Bezug

• Schnittabwicklung: abgewickelter Längsschnitt mit Stationierung und Höhen — direkt unter dem Grundriss

• Drei 2D-Detailgrade (Linienzug / Profil / Profil mit Formteilen), unabhängig vom 3D-Detailgrad

• Stückliste: Formteile und Rohrmeter als Komponenten für die Archicad-Auswertung, wahlweise als Block im Grundriss

• Deutsch oder Englisch — Dialog, Beschriftung, Stücklisten- und IFC-Texte durchgängig in der Sprache der gelieferten Fassung

• BIM-ready: IfcPipeSegment, MEP-Ports, Gewichtsschätzung, Uniclass

• Aktuelle Version: 1.07 vom 06.10.2026

• Autor: Joachim Sühlo

• Shop-Link: ab 06.08.26 verfügbar: Flexi-Drain

• Historie: Versionshinweise

Handbuch deutsch: PDF
Handbuch englisch: PDF
Video deutsch: Verlegung
