Wer in Archicad Wände, Decken, Fenster, Türen und Räume beschriftet, arbeitet meist mit einer ganzen Sammlung spezialisierter Etiketten. Das Flexi-Text-Label ersetzt sie durch ein einziges Objekt.

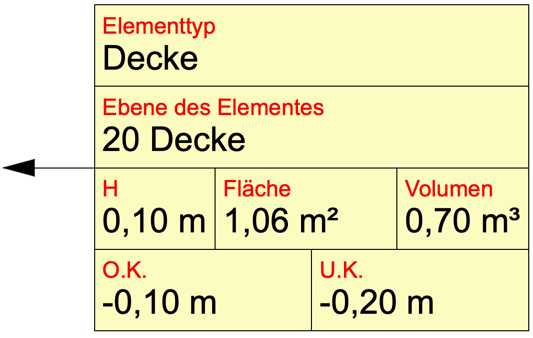

Jedes Etikett ist eine frei konfigurierbare Tabelle mit bis zu 6 Zeilen und 5 Spalten. Jedes Feld zeigt, was Sie brauchen: Freitext, Autotext, Archicad-Eigenschaften, Abmessungen, Attribute oder den kompletten Schichtaufbau mehrschichtiger Bauteile. Insgesamt sind rund 485 Werte auslesbar.
Ein Etikett, viele Pläne. Jedes Etikett speichert sechs vollständige Darstellungsvarianten, vorbenannt nach Leistungsphasen. Welche Variante erscheint, steuert die Modelldarstellung, pro Elementtyp. So zeigt der Entwurfsplan nur die Wanddicke und der Werkplan den vollständigen Schichtaufbau, ohne dass Sie ein einziges Etikett anfassen müssen.
Mehr als Beschriften. Feldwerte lassen sich verrechnen, Texte kürzen oder zerlegen. Felder färben sich nach Regeln ein, etwa „Türbreite kleiner 0,70 m → rot“. Bei Treffer zeigt das Feld wahlweise den Wert, ein Kürzel oder nur die Farbe. So werden Etiketten zum Prüfwerkzeug, und Abweichungen fallen im Plan sofort auf.
Zentral gesteuert. Einheiten, Dezimalstellen und Rundung stellen Sie einmal je Elementtyp ein, auf Wunsch mit hochgestellten Rundungsstellen nach DIN 1356. Die Änderung wirkt sofort auf alle Etiketten im Projekt. Höhenkoten beziehen sich wahlweise auf den Projektursprung oder das Geschoss, ±0,00 inklusive.
Das Flexi-Text-Label läuft ab Archicad 27 (getestet bis Archicad 29). Ausgeliefert wird es als ZIP mit LCF-Bibliothek, editierbarer Variantenliste und deutschem Handbuch.
→ Zur Beschreibungsseite: Objektkatalog: Flexi-Text-Label
→ Handbuch (PDF): Flexi_Text_Label_Handbuch.pdf
→ Zum Object-Shop: Flexi-Text-Label
