Doppeldach-Dachflächenfenster
- 07.11.2024
Es war bisher nicht möglich, ein Dachflächenfenster in ein mit dem Dachwerkzeug erstelltes Archicad-Dach einzusetzen, wenn dieses Dach aus einer Außenschale und einer Innenschale bestand. Da das Dachflächenfenster üblicherweise in der äußeren Dachhaut eingesetzt wird, entsteht in der Innenschale eine geschlossene Fläche ohne Öffnung. Das manuelle Anpassen dieser Innenschale ist oft ungenau und führt zu Herausforderungen wie fehlenden Bezugspunkten und unzureichender Bekleidung, wodurch der Hohlraum sichtbar bleibt.
Mit der folgenden Anleitung und einem speziellen GDL-Objekt können Sie dieses Problem lösen und in doppellagigen Dächern Dachflächenfenster mit sauber verschnittenen Futterkästen einsetzen.
Hiermit sparen Sie eine Menge Zeit und die Arbeit mit Dachflächenfenstern in Doppelschaligen Dächern wird deutlich vereinfacht.
Anleitung
- Dachschalen platzieren: Erstellen Sie mit dem Dachwerkzeug zwei Dachschalen – eine für die Außenhaut und eine für die Innenschale (letztere darf auch ein Mehrschichtbauteil sein) – und legen Sie den gewünschten Abstand zwischen diesen Schichten fest. Achten Sie darauf, dass beide Schalen in Wand- und Neigungsrichtung exakt parallel verlaufen.
- Dachstärke messen: Notieren Sie sich die Gesamtdachstärke (Außenkante Dachhaut bis Innenkante Innenschale) sowie die Stärke der Innenschale. Messen Sie diese rechtwinklig zur Dachneigung.
- Dachflächenfenster platzieren: Setzen Sie eines der beiden GDL-Objekte „Doppeldach-Wendefluegel-Fenster-27.gsm“ oder "Doppeldach-Klapp-Schwing-Fenster-27.gsm" mit dem Dachfensterwerkzeug in die äußere Dachschale und platzieren Sie es im Schnitt in der gewünschten Höhe.
- Einstellungen im Grundriss: Öffnen Sie den Grundriss, in dem beide Schalen und das Dachfenster sichtbar sind. Wählen Sie das Dachfenster an und gehen Sie in die Objekteinstellungen (Seite 1):
• Tragen Sie die zuvor notierte Gesamtstärke als „Dachdicke“ und die Innenschalenstärke als „Unterdachdicke“ ein.
• Wählen Sie für das Innenfutter den gleichen Baustoff wie für die Innenschale des Daches. - Futter anpassen (Seite 2): Stellen Sie sicher, dass das Innenfutter aktiviert ist, und definieren Sie die gewünschten Anschlusswinkel für oben und unten.
- Klicke auf OK
- Öffnung für die Innenschale erstellen:
• Aktivieren Sie im Grundriss die Innenschale des Daches, wählen Sie dann das Dachwerkzeug aus und anschließend das Dachfenster.
• Mit aktivem Dachwerkzeug und der Option „Rechteck mit gegenüberliegenden Eckpunkten“ zeichnen Sie eine Öffnung in die Innenschale, indem Sie die Fangpunkte des Dachfensters verwenden.
Hinweis: Die benötigten Fangpunkte sind an den zusätzlichen äußeren Hilfspunkten des Dachfensters zu erkennen; diese äußeren Hilfspunkte bitte ignorieren, sondern auf die benachbarten innenliegenden fangen. Bei Bedarf können Sie im Objektdialog auf Seite 1 diese Hilfspunkte deaktivieren, sodass nur die vier Eckpunkte sichtbar bleiben. - Feinanpassungen: Die Öffnung wird in korrekter Größe eingeschnitten. Passen Sie bei Bedarf die obere und/oder untere Dachkante des Einschnitts vom Winkel her manuell an (siehe Screenshot). Das geht im Grundriss oder im 3D-Fenster.
- Fenster nachjustieren: Werden die Fenster verschoben, kann man die Öffnungen in der Innenschale ganz einfach im Grundriss in einem 2. Schritt nachverschieben.
Ein kurzes Video dazu finden Sie auch auf Youtube.
Die beiden Dachfenster-Objekte sowie 12 zugehörige Makros stehen kostenlos auf der Downloadseite ganz unten zur Verfügung.
Hinweis: Beide Objekte und die Makros sind modifizierte Versionen aus Archicad 27 von Graphisoft®.

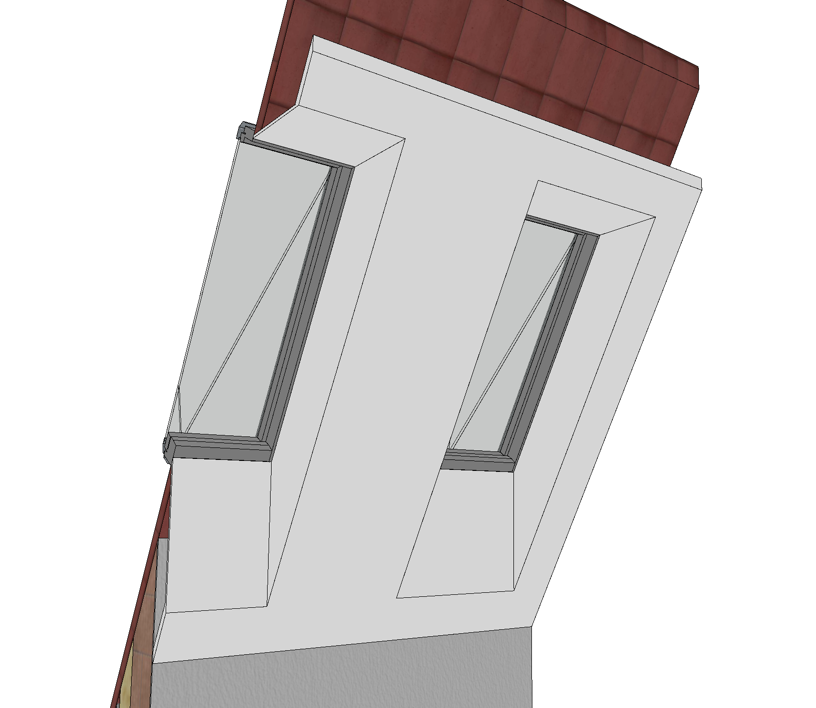

Saubere Verschneidung des Innenfutters mit der Innenschale

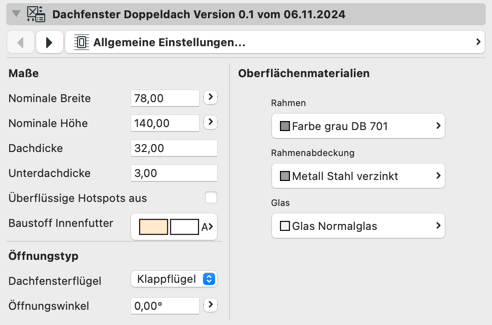

Einstellungsdialog Seite 1

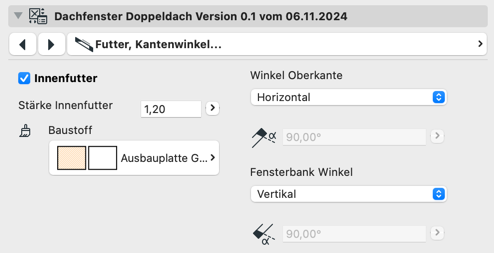

Einstellungsdialog Seite 2
Öffnung in Innenschale schneiden
Dachkanten des Einschnitts anpassen, in diesem Beispiel auf "horizontal"
