Flexi-Reno-Stair (Ankündigung)

Status

In der Reihe Flexi-Reno-Stair befindet sich das Objekt "Flexi-Reno-Stair-C" (2 x 1/4-gewendelt) derzeit in der Programmierung.

Lokalisierungen

• Deutsch

Informationen

• Aktuelle Version: 0.02 vom 13.04.25
• Autor: Joachim Sühlo
• Shop-Link: noch nicht
• Historie: Versionshinweise

Dokumente

• Handbuch deutsch: noch nicht
• Film: noch nicht

Beschreibung

Das Projekt "Flexi-Reno-Stair" entstand aus der Erfahrung des Autors, dass das Arbeiten mit dem Archicad-Treppentool keine zufriedenstellenden Lösungen für die Erstellung von gewendelten Bestandstreppen liefert. Zum einen ist es nicht möglich, innerhalb kurzer Zeit eine halbwegs funktionierende Treppe zu erstellen und zum zweiten ist das Ergebnis der Verschneidungen von Stufen und Wangen z.T. völlig unbefriedigend.

Bei insgesamt 7 Projekten, in welchem der Autor die Aufmaße von Flexi-Jet-Scans und Laserscans in Archicad verarbeitete, tauchte immer wieder dasselbe Problem auf: Treppen mit dem Archicad-Treppewerkzeug sind extreme Zeitfresser und das Ergebnis ist sehr frustrierend.

Aus diesen Erfahrungen wurde zunächst die Treppe "Flexi-Reno-Stair-C" als kopmplett neues GDL-Bibliothekselement entwickelt; das "C" steht für die C-Form einer 2 x ¼ gewendelten Treppe mit Stufenverzug. Dieser Treppentyp in Holzbauweise tauchte in 80% der Fälle in den o.g. bearbeiteten Projekten auf, weshalb zunächst die Priorität auf diesen Treppentyp gelegt wurde. Wenn Erfahrungen mit dem ersten Treppentyp vorliegen und Bedarf besteht, sind weitere Treppentypen geplant.

Eigenschaften

Das Objekt Flexi-Reno-Stair-C besitzt folgenden Eigenschaften.

• Wichtigstes Prinzip ist die hohe Flexibilität, welche bereits bei der Erzeugung der Grundform eine Rolle spielt.
  Das Objekt wird in seiner C-Grundform platziert und alle 8 Eckpunkte sind mit bewglichen Fangpunkten verschiebbar.
  Aus der Anzahl der Steigungen wird dann zunächst ein provisorischer Treppenlauf mit verzogenen Stufenkanten generiert.
• Da die Stufen in Altbauten häufig keiner erkenntlichen Regel folgen, wurde auf die Einhaltung von Treppenregeln komplett verzichtet zugunsten der freien Gestaltbarkeit. Jede einzelne Stufenkante kann daher an beiden Enden individuell verzogen werden, wobei dann die Hinterkante der darunterliegenden Stufen sowie die Setzstufen mitwandern. Als Anhaltspunkt sind auf der (immer mittigen) Lauflinie Fixhotspots platziert, welche diese in gleichmäßige Längenabschnitte entsprechend der Stufenzahl teilen.
• Die Austrittsstufe kann optional dargestellt werden oder nicht
• Alle Randkanten können einzeln mit (eingestemmten) Wangen versehen werden
• Alle Randkanten können einzeln mit Geländern versehen werden, wobei deren Gestaltung in gewissen Rahmen parametrisch ist: Typ der senkrechten Stäbe und Typ des Handlaufs sowie optionale Eckpfosten.
• Die 2D geschossabhängige Darstellung ist auf 2 unterschiedliche Arten geplant:
  • klassisch mit Bruchlinie und Teilgestrichelter Darstellung
  • Echte Projektion, also echter 3D-Schnitt mit Untersicht

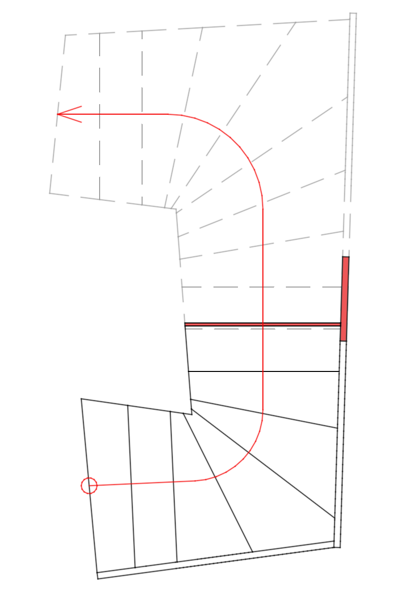

Grundrissdarstellung mit Projektion:
