b-prisma-dusche
Lokalisierungen
- Deutsch
- English version available
Informationen
Dokumente
Beschreibung
Mit dem Dusch-Bibliothekselement erstellen Sie ebenerdige geflieste Duschboards, Duschabtrennungen aus Glas und Duscharmaturen.
Das Objekt besitzt die Grundform eines Rechtecks und kann mit beweglichen Fangpunkten an einer festgelegten Ecke entweder eine 45°-Abschrägung oder eine vierteilkreisförmige Abrundung erhalten.
Es besitzt folgende Eigenschaften:
- Gleichmäßiges Gefälle oder gleichmäßige Randhöhen
- Punktablauf oder Rinne
- Bis zu 6 Schichten jeweils mit oder ohne Gefälle
- Je Seite sind optional Glastrennwände mit Öffnungen oder Türen wählbar bzw. ein Fliesenspiegel
- 2 Typen von Brausearmaturen sind wählbar, jeweils mit oder ohne Handbrause
- Unterschiedliche Darstellungsarten in 2D, 3D, Schnitt/Ansicht für unterschiedliche Levels of Geometry (LOG), optional in der Modelldarstellung steuerbar
- Editierbarkeit von Baustoffen und 2D-Attributen
- Optionale Anzeige von Gefällepfeilen mit %-Neigung als Text
- Eine Ecke der rechteckigen Grundrissform ist unter 45° abschrägbar oder vierteilkreismäßig abrundbar
- Einstellbares Rechteckiges Fliesenraster in 2D und 3D (bei schattierter Darstellung als Vektorschraffur) deckungsgleich
- An allen Seiten können optional Duschabtrennungen aus Glas platziert werden oder alternativ Fliesenspiegel in Duschboardgröße.
Einschränkungen
- es sind keine Duschtassn/Duschbecken möglich
- bei den Armaturen gibt es im wesentlichen nur 2 Varianten

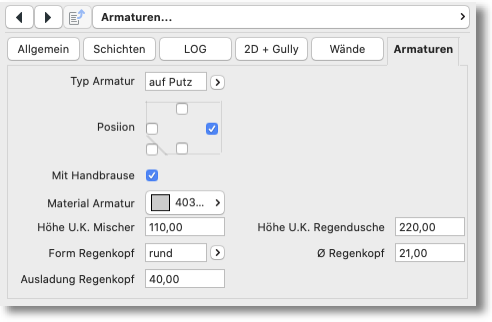

User Interface
![grafik-7.png](/site/assets/files/11191173/grafik-7.png)
![grafik-8.png](/site/assets/files/11191173/grafik-8.png)
![grafik-9.png](/site/assets/files/11191173/grafik-9.png)
![grafik-10.png](/site/assets/files/11191173/grafik-10.png)
![grafik-11.png](/site/assets/files/11191173/grafik-11.png)
![grafik-12.png](/site/assets/files/11191173/grafik-12.png)
![grafik-17.png](/site/assets/files/11191173/grafik-17.png)
Todos / Wünsche
- Diagonale Abstrebungen der Glaselemete zur Kippsicherung
