b-prisma Zargentüren

Informationen

4 GDL-Objekte für Innentüren mit Holzzarge und Stahlzarge, 1-flügelig oder 2-flügelig
Aktuelle Version: 1.28 vom 16.04.2023
Autor: Joachim Sühlo
Historie: Versionshinweise
Shop-Link: Object Shop

Dokumente

Handbuch deutsch: PDF
Demo-Film: MP4
Glossar: PDF
Türliste: XML

Beschreibung

Die vier GDL-Bibliothekselemente dienen der Erstellung von realitätsnahen Zargentüren aus Holz oder Metall und zur BIM-gerechten Nutzung in allen Phasen des Gebäudelebens. Angefangen von der Vorplanung über die Ausführungs- und Detailplanung bis zum Facility- Management ist das Objekt umfassend nutzbar.

Funktionen und Eigenschaften

BIM-Funktion:
- unterschiedliche Darstellung in unterschiedlichen Maßstäben
- Umfassende Listenausgabe für vollständige Türlisten-Generierung
- Mitführung von Preisen
- Links zu Ausschreibungstexten
- Verwaltung von Auswahllisten
Komponenten
- Auswahl unter 3 Wandtypen
- Auswahl unter 2 Zargentypen
- Auswahl unter 4 Falztypen
- Auswahl unter 4 Blattvarianten
- Optionales Oberlicht ohne Kämpfer (nur mit Fuge)
- Diverse Beschlagsvarianten: Drücker, Bänder, Türschließer
- Definition aller Oberflächenmaterialien
Geometrie
- Größeneingabe wahlweise nach 5 unterschiedlichen Betrachtungsweisen
- unterschiedliche Darstellung in unterschiedlichen Maßstäben; bis hin zu 1: 5 für Details verwendbar
- Auswahl von Stiftfarben und Schraffurtypen
Sonderfunktionen

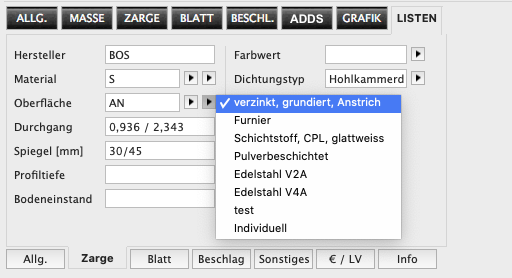

- Benutzerdefinierte Auswahllisten für Listenparameter von einem externen Makroobjekt global steuerbar (siehe Bild unten)
- Ausgabe von Abkürzungslegenden der verwendeten Kürzel der Türlisten als Textdatei
- Änderungsindex
- Updateüberprüfung
- Schalter/Steckdosen und Türschilder optional an 4 Positionen neben der Tür
Dokumentation
- Handbuch
- Glossar mit Abkürzungen und Prinzipskizzen
